110 kV – jakie to napięcie i gdzie jest stosowane?

Autor: Redakcja likekonik.pl Publikacja: 12 października 2026 3 min czytania
Wysokonapięciowy słup energetyczny na tle zachodzącego słońca, ilustrujący infrastrukturę przesyłową energii elektrycznej.
Grafika wygenerowana przez AI

110 kV to napięcie robocze zaliczane do wysokiego napięcia (WN). W systemie elektroenergetycznym służy głównie do przesyłania energii na odległości sięgające zwykle kilkudziesięciu kilometrów oraz do zasilania stacji, które obniżają napięcie do poziomu średniego.

Czym jest napięcie 110 kV?

Wartość 110 kV oznacza 110 kilowoltów, czyli 110 000 woltów. Jest to napięcie systemowe, stosowane w sieciach elektroenergetycznych, a nie poziom przeznaczony do bezpośredniego zasilania urządzeń domowych.

Zgodnie z przyjętą klasyfikacją techniczną, napięcia powyżej 60 kV zalicza się do wysokiego napięcia, oznaczanego skrótem WN. Linia 110 kV należy więc do sieci WN i znajduje się między lokalnymi sieciami średniego napięcia a sieciami najwyższych napięć, wykorzystywanymi do przesyłu energii na bardzo duże odległości.

W sieci trójfazowej trzeba odróżnić napięcie międzyfazowe od napięcia fazowego, czyli napięcia między przewodem fazowym a ziemią lub punktem neutralnym. W opisach sieci i urządzeń wartość 110 kV może odnosić się do konkretnego parametru znamionowego systemu, dlatego dokładna interpretacja zależy od dokumentacji technicznej. Dla odbiorcy najważniejsza informacja jest taka, że chodzi o poziom wysokiego napięcia wymagający specjalnej izolacji, aparatury i zasad eksploatacji.

Gdzie 110 kV znajduje się w hierarchii sieci?

System elektroenergetyczny wykorzystuje kilka poziomów napięcia. Energia jest najpierw przesyłana na wyższym napięciu, a następnie obniżana w stacjach transformatorowych. Taki podział pozwala dopasować parametry sieci do odległości przesyłu i potrzeb odbiorców.

Klasa napięcia Zakres Główne zastosowanie
nN – niskie napięcie Do 1 kV Instalacje odbiorcze i zasilanie budynków
SN – średnie napięcie 1–60 kV Lokalna dystrybucja energii i zasilanie stacji transformatorowych
WN – wysokie napięcie Powyżej 60 kV Przesył regionalny, w tym sieci 110 kV
NN – najwyższe napięcie Około 220–400 kV Przesył dużych mocy na znaczne odległości

Podnoszenie napięcia ogranicza natężenie prądu potrzebne do przesłania tej samej mocy. Straty w przewodach zależą między innymi od kwadratu natężenia prądu, dlatego jego zmniejszenie ogranicza nagrzewanie przewodów i straty wynikające z ich rezystancji. Po dotarciu energii do właściwego obszaru transformatory obniżają napięcie, na przykład z 110 kV do poziomu SN, a następnie do wartości używanych przez odbiorców.

Wyższe napięcie oznacza jednak większe wymagania dotyczące izolacji, odstępów elektrycznych, konstrukcji wsporczych i zabezpieczeń. Z tego powodu 110 kV jest kompromisem między sprawnym przesyłem regionalnym a kosztami budowy i eksploatacji infrastruktury.

Do czego służą linie 110 kV?

Linie 110 kV pełnią funkcję pośrednią między siecią przesyłową NN a siecią dystrybucyjną SN. Ich podstawowe zadania obejmują:

  • Zasilanie stacji transformatorowych WN/SN, w których napięcie jest obniżane do poziomu średniego.
  • Przesył energii na dystansach rzędu kilkudziesięciu kilometrów przy ograniczonych stratach mocy.
  • Łączenie regionalnych węzłów energetycznych i umożliwianie zmiany kierunku przepływu energii.
  • Dostarczanie energii do dużych odbiorców przemysłowych oraz obszarów o znacznym zapotrzebowaniu.

W praktyce linia 110 kV może odbierać energię ze stacji zasilanej z sieci 220 lub 400 kV, a następnie przekazywać ją do kilku stacji niższego poziomu. Nie zasila więc zwykle pojedynczego domu. Jest elementem większego układu, który dopiero po kolejnych transformacjach dostarcza energię do sieci nN.

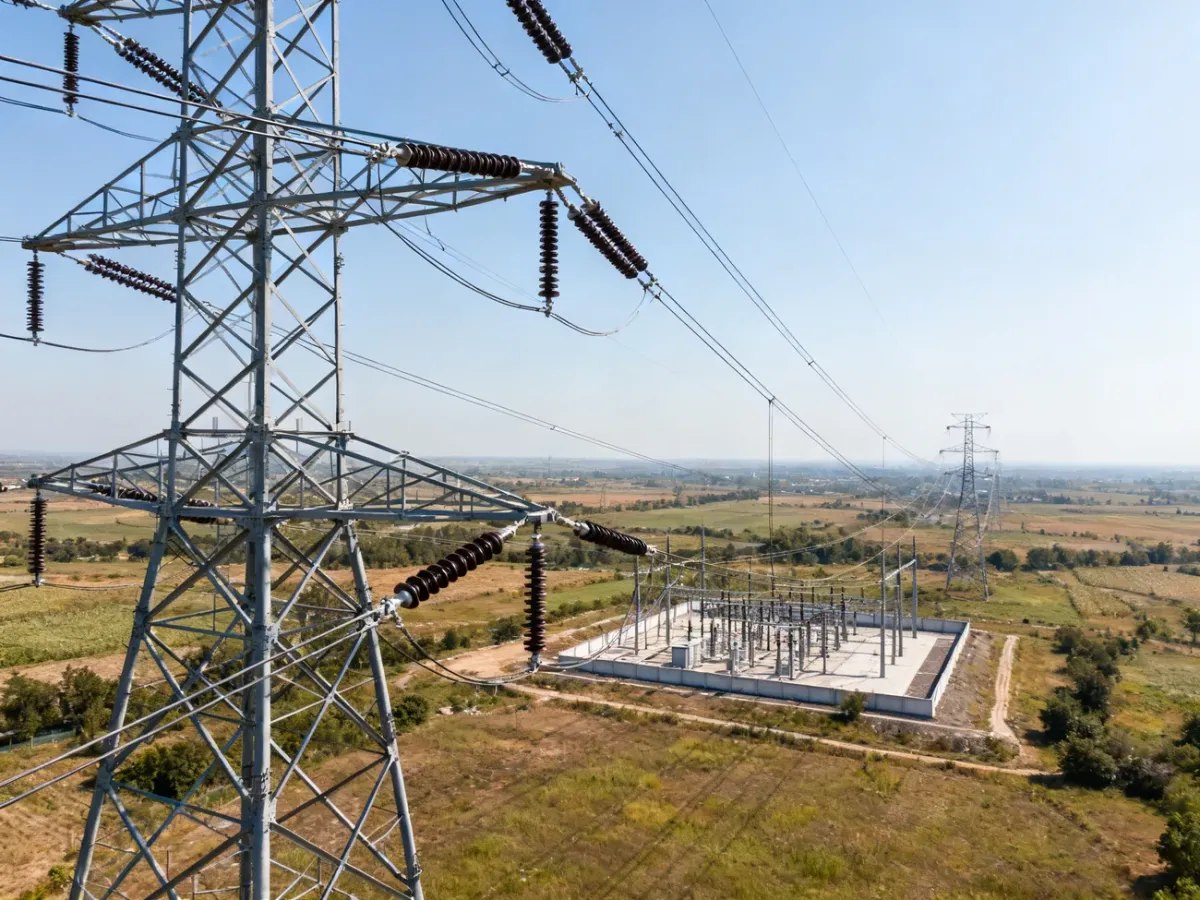

Linia wysokiego napięcia 110 kV prowadząca do stacji elektroenergetycznej

Co wyróżnia infrastrukturę 110 kV?

Linie tego poziomu napięcia często wykorzystują stalowe słupy kratownicowe, choć w określonych warunkach stosuje się także inne konstrukcje. Przewody są zawieszone na izolatorach, które utrzymują wymagane odstępy od słupa, ziemi i innych faz. Parametry te wynikają z napięcia roboczego oraz warunków środowiskowych.

Infrastruktura wymaga także zachowania pasa technologicznego, w którym kontroluje się między innymi odległość roślinności i obiektów od przewodów. Ma to znaczenie dla bezpieczeństwa ludzi, ciągłości pracy linii oraz możliwości prowadzenia prac eksploatacyjnych. Do kontroli obecności napięcia w sieciach WN stosuje się specjalistyczne przyrządy, a nie standardowe wskaźniki używane przy instalacjach domowych.

Najprościej ujmując, 110 kV to regionalny poziom wysokiego napięcia, który łączy przesył dużych ilości energii z jej dalszą dystrybucją do sieci średniego napięcia.
