Jak obliczyć indukcyjność cewki?
Indukcyjność cewki powietrznej można oszacować ze wzoru L ≈ (μ₀ · N² · S) / l. Największy wpływ ma liczba zwojów, ponieważ indukcyjność rośnie proporcjonalnie do jej kwadratu. Wynik podaje się w henrach (H), a w praktyce należy go sprawdzić miernikiem indukcyjności, czyli L-metrem.
Wzór na indukcyjność cewki powietrznej
Indukcyjność określa zdolność cewki do magazynowania energii w polu magnetycznym. Dla długiej cewki powietrznej, której uzwojenie ma w przybliżeniu stały przekrój, stosuje się wzór:
L ≈ (μ₀ · N² · S) / l
Poszczególne symbole oznaczają:
- L – indukcyjność cewki w henrach (H),
- μ₀ – przenikalność magnetyczna próżni, około 4π · 10−7 H/m,
- N – liczba zwojów,
- S – pole przekroju poprzecznego cewki w m²,
- l – długość uzwojenia w metrach.
Jeżeli cewka ma przekrój kołowy, pole przekroju oblicza się jako S = πr², gdzie r jest promieniem cewki. Wszystkie wymiary trzeba wcześniej zamienić na metry. Jednostką indukcyjności jest henr, przy czym 1 H = 1 V·s/A. W praktyce często używa się mniejszych jednostek, takich jak milihenr (mH) i mikrohenr (µH).
Co wpływa na indukcyjność?
Wartość obliczona ze wzoru zależy przede wszystkim od geometrii uzwojenia oraz materiału znajdującego się wewnątrz cewki. Najważniejsze zależności są następujące:
- Liczba zwojów – podwojenie liczby zwojów zwiększa indukcyjność około czterokrotnie, ponieważ we wzorze występuje N².
- Średnica cewki – większa średnica zwiększa pole przekroju S, a więc także indukcyjność.
- Długość uzwojenia – przy tej samej liczbie zwojów wydłużenie cewki zmniejsza jej indukcyjność.
- Materiał rdzenia – rdzeń ferromagnetyczny, na przykład żelazny, może znacznie zwiększyć indukcyjność w porównaniu z cewką powietrzną.
| Parametr | Zmiana | Wpływ na indukcyjność |
|---|---|---|
| Liczba zwojów N | Więcej zwojów | Indukcyjność rośnie jak N² |
| Średnica cewki | Większa średnica | Rośnie pole przekroju i indukcyjność |
| Długość uzwojenia l | Dłuższe uzwojenie | Indukcyjność maleje |
Wzór z μ₀ dotyczy cewki powietrznej. Po włożeniu rdzenia trzeba uwzględnić jego przenikalność magnetyczną. W przypadku rdzeni ferromagnetycznych rzeczywista indukcyjność może zależeć także od natężenia prądu, nasycenia materiału i konstrukcji rdzenia, dlatego prosty wzór geometryczny daje wtedy jedynie przybliżenie.
Przykład obliczenia indukcyjności
Załóżmy, że cewka powietrzna ma:
- 100 zwojów,
- średnicę 2 cm,
- długość uzwojenia 5 cm.
Najpierw zamieniamy wymiary na metry. Średnica wynosi 0,02 m, więc promień to 0,01 m. Pole przekroju wynosi:
S = π · (0,01 m)² ≈ 3,14 · 10−4 m²
Następnie podstawiamy dane do wzoru:
L ≈ (4π · 10−7 · 100² · 3,14 · 10−4) / 0,05
Po obliczeniu otrzymujemy około:
L ≈ 0,079 mH, czyli około 79 µH.
Obliczenia można wykonywać według następującej kolejności:
- Zmierz średnicę, promień i długość uzwojenia.
- Oblicz pole przekroju S i wybierz wzór dla cewki powietrznej.
- Podstaw liczbę zwojów oraz wymiary w jednostkach SI.
- Sprawdź wynik pomiarem L-metrem i w razie potrzeby skoryguj uzwojenie.
Jak uwzględnić obliczenia w praktyce?
Wzór zakłada uproszczony model. Rzeczywista cewka może mieć inną indukcyjność z powodu kształtu uzwojenia, odstępów między zwojami, rozproszenia pola oraz indukcyjności pasożytniczej drutu. Różnica będzie większa, gdy cewka jest krótka i ma dużą średnicę, ponieważ założenia dotyczące długiego, jednorodnego uzwojenia są wtedy mniej dokładne.

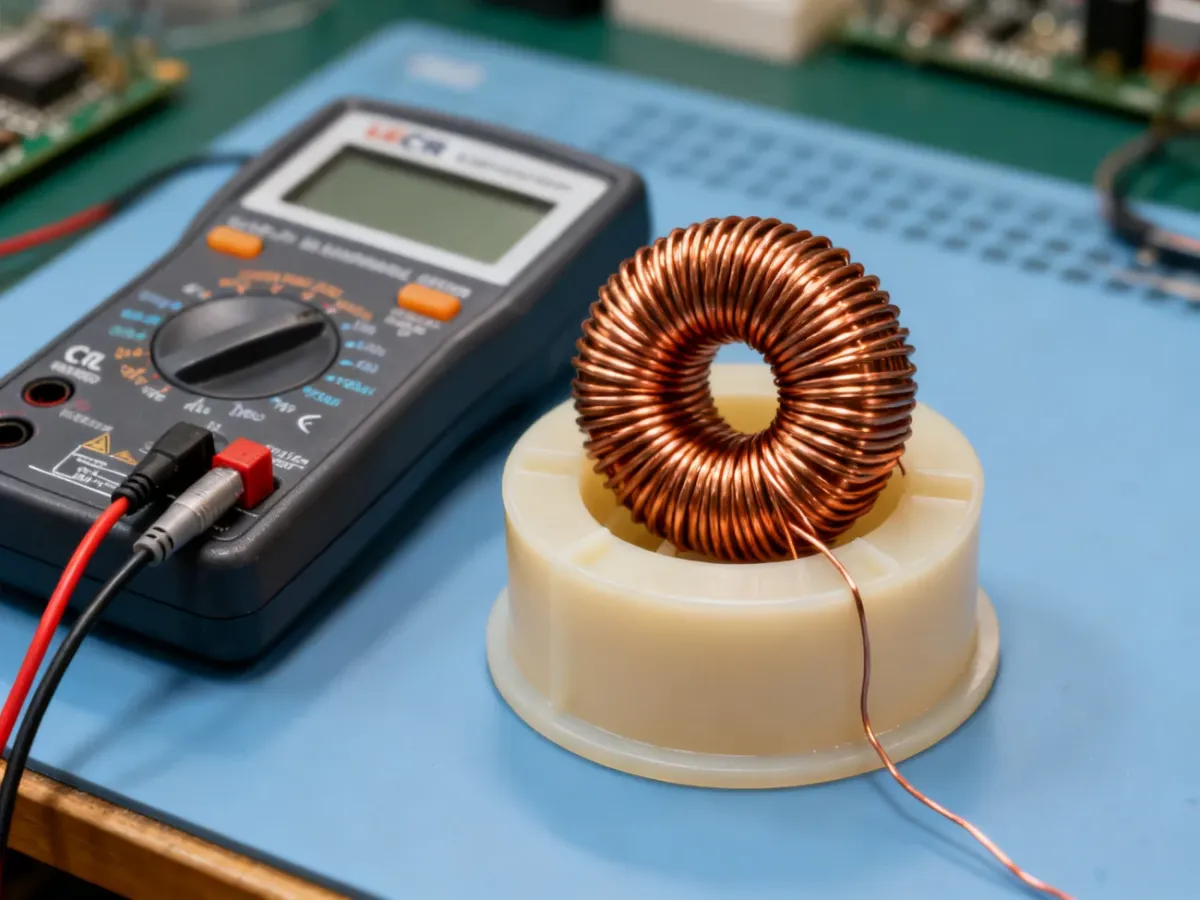

Przy nawijaniu dobrze jest wykonać około 10% więcej zwojów niż wynika z obliczeń. Późniejsze odwijanie pojedynczych zwojów ułatwia zejście do wymaganej wartości. Po zakończeniu pracy warto zmierzyć cewkę L-metrem, ponieważ pomiar uwzględnia rzeczywistą geometrię uzwojenia.
- Nawijaj zwoje możliwie równo i trzymaj stałą średnicę karkasu.
- Zapisz liczbę zwojów oraz średnicę drutu, aby łatwiej wprowadzać korekty.
- Nie traktuj wyniku z prostego wzoru jako wartości laboratoryjnie dokładnej.
- Przy wysokich częstotliwościach uwzględnij także pojemności pasożytnicze i sposób rozmieszczenia zwojów.
W cewkach stosowanych w zwrotnicach głośnikowych znaczenie ma również rezystancja stałoprądowa drutu, określana jako DC resistance. Zbyt duża rezystancja może zmienić poziom sygnału i straty w uzwojeniu, nawet gdy sama indukcyjność ma właściwą wartość.
Najpewniejsza metoda to połączenie obliczeń z pomiarem. Wzór pozwala dobrać przybliżoną liczbę zwojów i wymiary, a L-metr pokazuje, jak zachowuje się gotowa cewka.
